Symbolskyltar

Skyltar

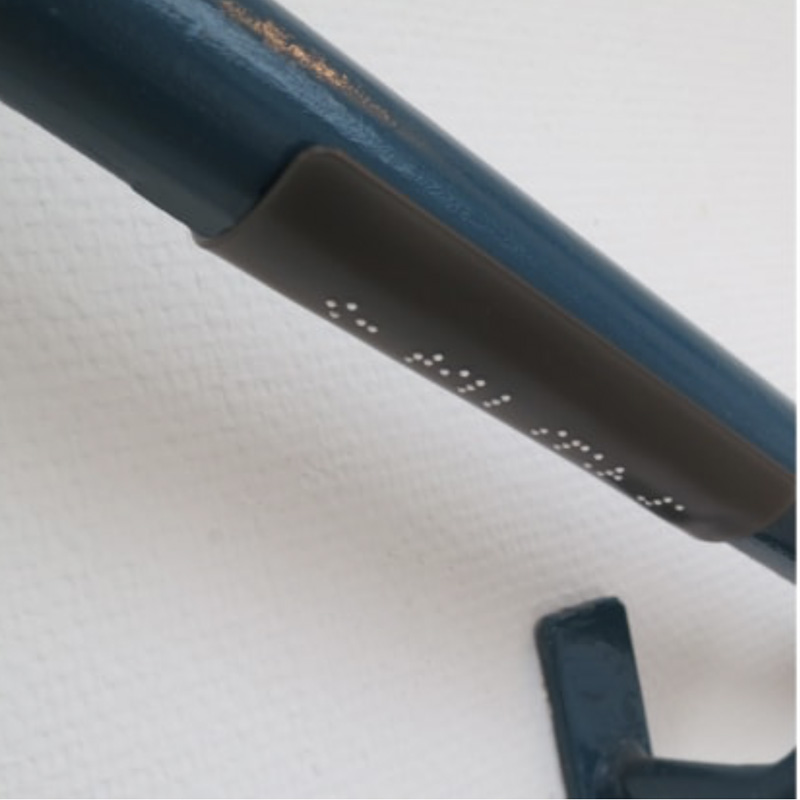

Handledarskylt
Handledarskylt är en skylt med enbart punktskrift för kortfattad information om vart t ex en trappa leder. Utförande och placering enligt TSD*. Placera skylten i änden på ledstrångens undersida alternativt på stångens insida (mot vägg), tänk ”högertrafik”.

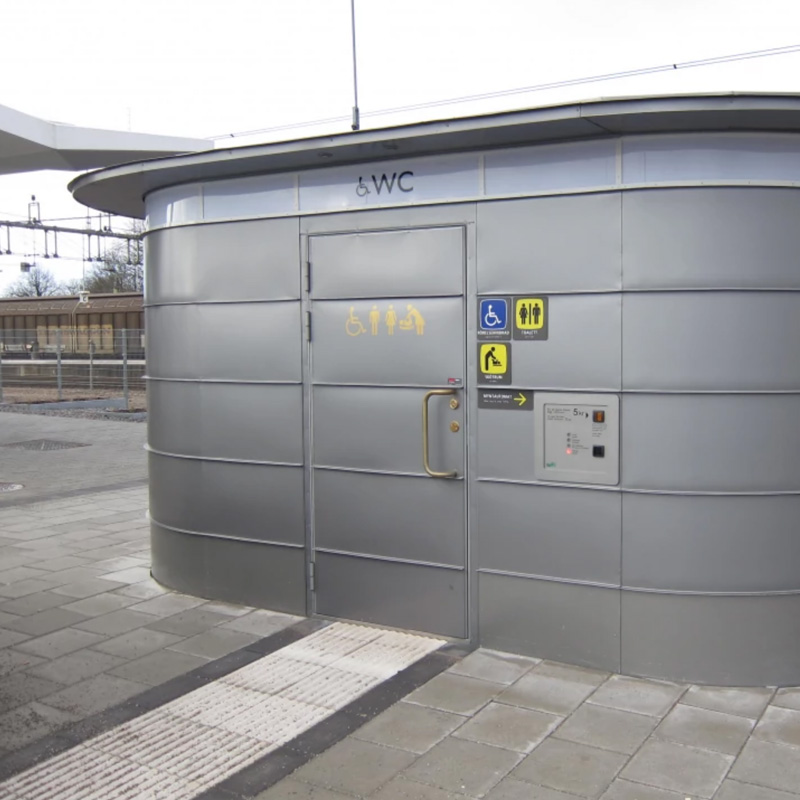

Symbolskylt
Symbolskylt är en informationsskylt med symbol, punktskrift och taktila bokstäver. Skylten har god läsbarhet genom att texten har kontrast mot skyltbotten, viktigt att tänka på är att skylten i sig har ljushetskontrast mot exempelvis väggen. Placeras enligt Srf:s dokumentation**.



* I TSD avsnitt ”4.1.2.3.2 Gångvägsmarkering” framgår detaljkravet att ”Om det finns ledstänger eller väggar inom räckhåll längs den hinderfria gångvägen till plattformen, ska de ha kortfattad information (exempelvis plattformsnummer eller riktningsinformation) i punktskrift och med uppstående bokstäver eller siffror i ledstångens ände eller på väggen på en höjd mellan 850 mm och 1 000 mm.”

** Symbolskylten ska placeras så att man kan komma tät intill skylten. Den ska placeras på väggen intill exempelvis dörrhandtag och så att skyltens underkant sitter 1.40 meter över golv. Källa: Srf:s dokumentation ”Plattform för tillgänglig och användbar fysisk miljö”.


Teknisk fakta


HANDLEDARSKYLT Mått (+/- 1mm) Art.nr
Material: Akrylplast med punktskrift, träkolsgrå (322-301), vit punkt. Montage: Skumtejp på baksidan. Anpassad för att passa ledstång med Ø45 mm. Max antal tecken/bokstäver 20 st inklusive mellanslag.
Handledarskylt
140 x 35 mm 362 519

SYMBOLSKYLT Mått (+/- 1mm) Art.nr
Material: Akrylplast, baksida med 3M-tejp.
Symbolskylt | HWC
180 x 180 mm 362750

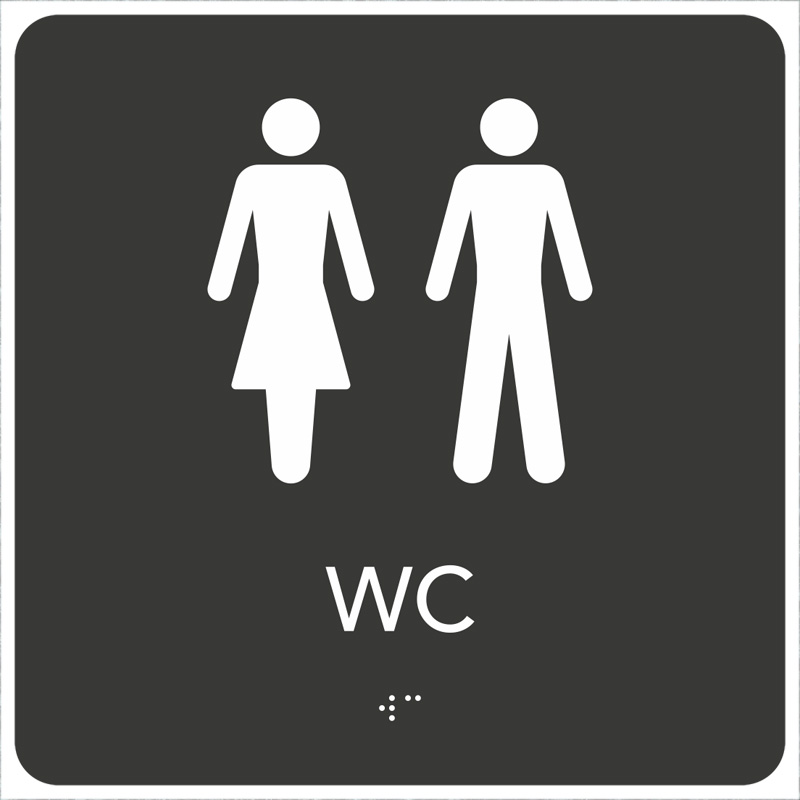

Symbolskylt | WC
180 x 180 mm 362751

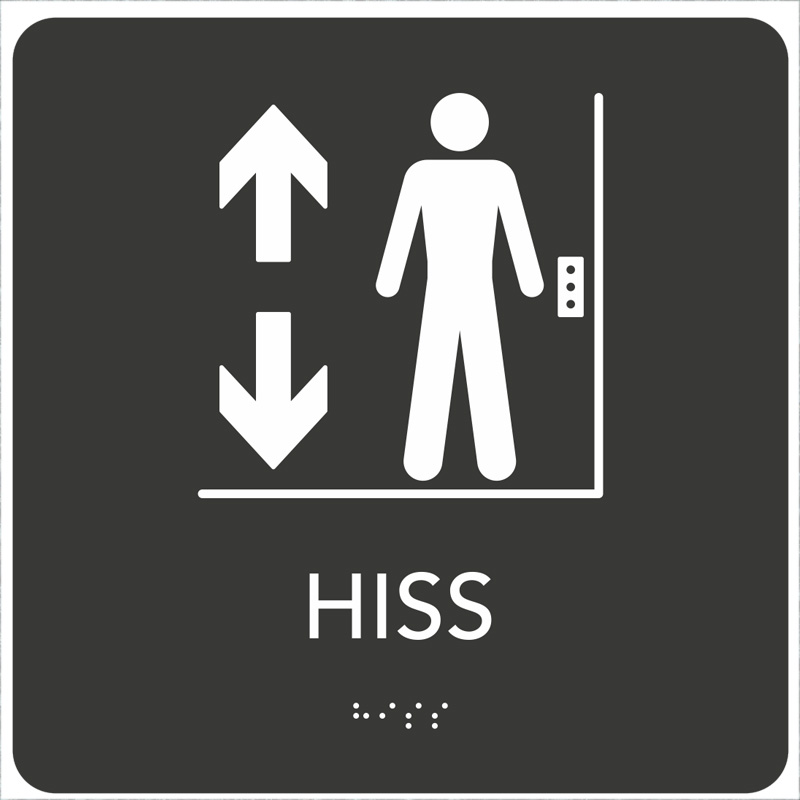

Symbolskylt | Hiss
180 x 180 mm 362752
